В меню приточной установки есть несколько режимов регулирования, и монтажник предлагает оставить заводской. Пока все помещения работают одинаково, разница может быть незаметна. Но после добавления заслонок, которые закрываются в пустых кабинетах, прежняя настройка способна дать неожиданный результат: шум в оставшихся ветках или недостаток воздуха в занятой комнате.
Для выбора режима нужно разделить две задачи. Центральный вентилятор создаёт движение воздуха в сети, а устройства на отдельных ветках распределяют его между помещениями. Число на дисплее установки относится к определённой точке измерения или расчёта. Оно не сообщает автоматически, сколько воздуха получает каждый кабинет.

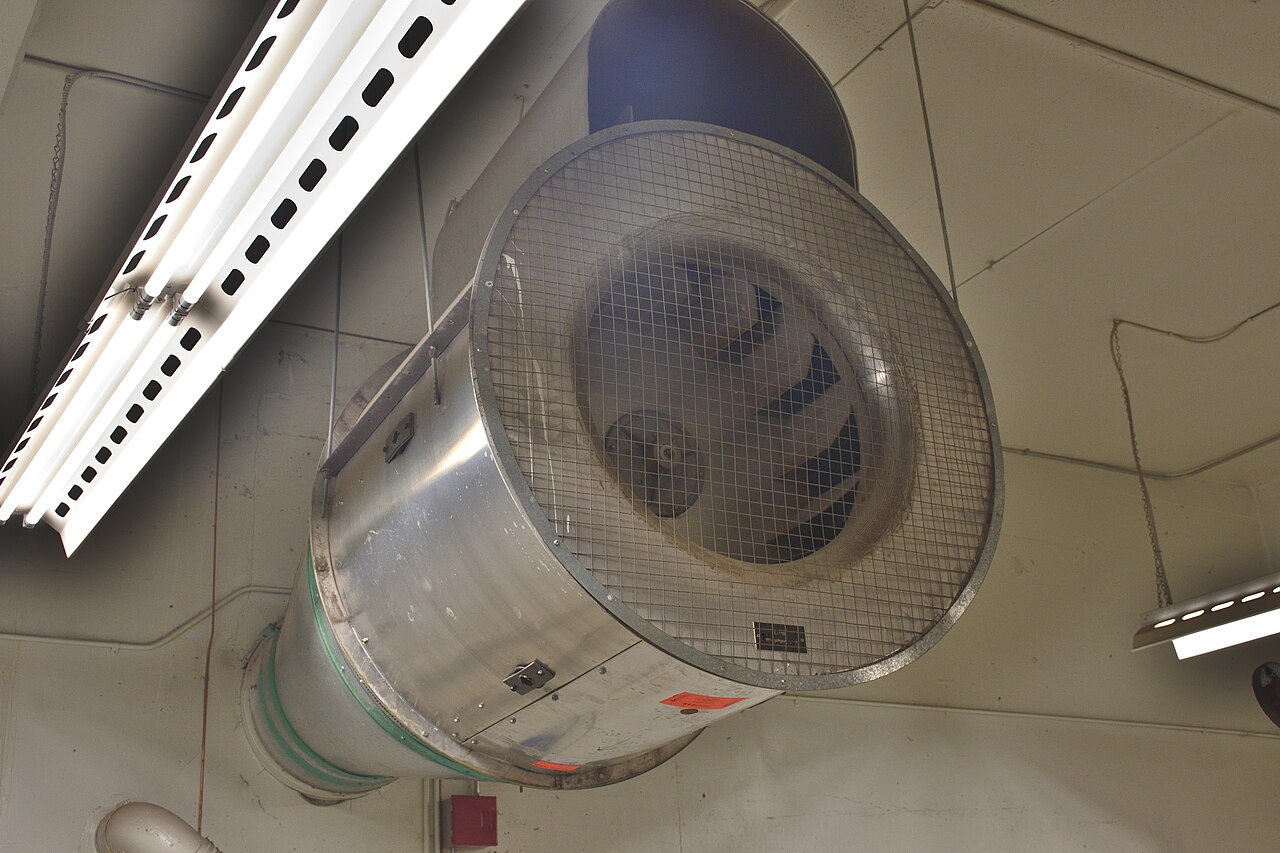

Скорость вентилятора и расход не одно и то же
Если зафиксировать скорость вращения, расход будет зависеть от сопротивления сети. При изменении положения заслонок, загрязнении фильтра или другом изменении тракта рабочая точка сместится. Надпись «50%» обычно означает некоторый управляющий уровень, но не половину паспортного максимального расхода при любых условиях.
Режим постоянного расхода использует измерение или предусмотренный изготовителем способ определения расхода и изменяет работу вентилятора, чтобы удерживать заданное значение. Это происходит только в пределах возможностей установки. Когда доступного давления или скорости уже не хватает, автоматика не может обеспечить заданный воздух одним названием режима.
В руководстве Swegon GOLD описаны ограничения режимов по максимальным значениям и влияние сопротивления на скорость вентилятора. Для владельца это полезное напоминание: перед увеличением задания следует найти причину недостаточного воздуха. Засорённый фильтр, перекрытая заслонка и ошибка датчика требуют разных действий, хотя внешняя жалоба может звучать одинаково — «плохо дует».
Общий постоянный расход подходит не каждому сценарию
Рассмотрим условную сеть с тремя помещениями, каждое из которых в проектном режиме получает по 100 м³/ч. Суммарно установка подаёт 300 м³/ч. Если одну ветку перекрыть, а центральная автоматика продолжит удерживать прежние 300 м³/ч, оставшемуся воздуху придётся распределиться по доступным путям. Фактические значения зависят от сопротивлений и регулирующих устройств, поэтому делить остаток поровну без расчёта нельзя.
Этот пример показывает, зачем до настройки описывать сценарии работы. Если помещения всегда используются вместе и расходы по веткам остаются фиксированными, решение будет одним. Если кабинеты включаются независимо, центральная установка должна согласованно реагировать на изменение потребности. Простое добавление моторизованных заслонок ещё не создаёт такую согласованность.
Термин CAV означает систему с постоянным объёмным расходом в рассматриваемом режиме. Однако он может относиться к отдельному регулятору ветки или к организации всей системы. Поэтому в предложении подрядчика лучше уточнить, где именно поддерживается постоянство и что произойдёт при закрытии соседнего помещения.
Для переменных веток используют регулирование давления
В режиме постоянного давления установка изменяет расход так, чтобы удерживать заданное давление в выбранной точке сети. Когда потребность помещений уменьшается и заслонки прикрываются, вентилятор может снизить подачу. Для такого регулирования требуются соответствующие измерение и настройка; в некоторых системах применяются дополнительные алгоритмы оптимизации задания.
Датчик давления не заменяет регуляторы расхода в комнатах. Он контролирует свой параметр в своём месте. Если ветка выбрана неправильно, заслонка заедает или местному устройству не хватает рабочего перепада, стабильное число на центральном дисплее не гарантирует нужный расход у решётки. Проверять следует центральную установку и конечные устройства.
Место отбора давления определяет, что именно видит автоматика. Подключённые не туда трубки, повреждение или неверная настройка диапазона могут исказить управление. Это работа для наладчика, который знает схему и документацию оборудования. Переставлять трубку «туда, где показания спокойнее», значит менять измерение без понимания его назначения.
VAV и управление по потребности описывают разные стороны системы
VAV означает переменный расход воздуха. Изменять его можно по расписанию, сигналу присутствия, температуре или показаниям подходящих датчиков. Управление по потребности уточняет, на основании чего система выбирает расход. В материалах Swegon отдельно разбираются CAV, VAV и DCV; набор функций конкретного решения нужно смотреть в его документации, а не выводить только из аббревиатуры.
Например, переговорная утром пустует, затем в ней проходит часовая встреча. Датчик и контроллер могут запросить увеличение расхода, но воздух должен физически пройти по ветке. Если центральная установка уже работает на пределе или в канале недостаточный перепад, команда не превратится в требуемую подачу. Поэтому автоматику проверяют вместе с аэродинамикой.
Датчик CO₂ также не описывает все возможные загрязнения. Даже при отсутствии людей в помещении могут оставаться выделения материалов или технологические источники. Минимальный расход и допустимые режимы определяются проектом с учётом назначения помещения. Самостоятельно задавать нулевую вентиляцию по низкому CO₂ без такой проверки не стоит.
Наладка должна включать крайние режимы
Проверка только при полностью открытых заслонках оставляет без ответа поведение системы вечером, когда работает один кабинет. И наоборот, тихая работа одной ветки не подтверждает достаточную подачу при полной загрузке. Нужны предусмотренные проектом сочетания, включая минимальную и максимальную потребность.

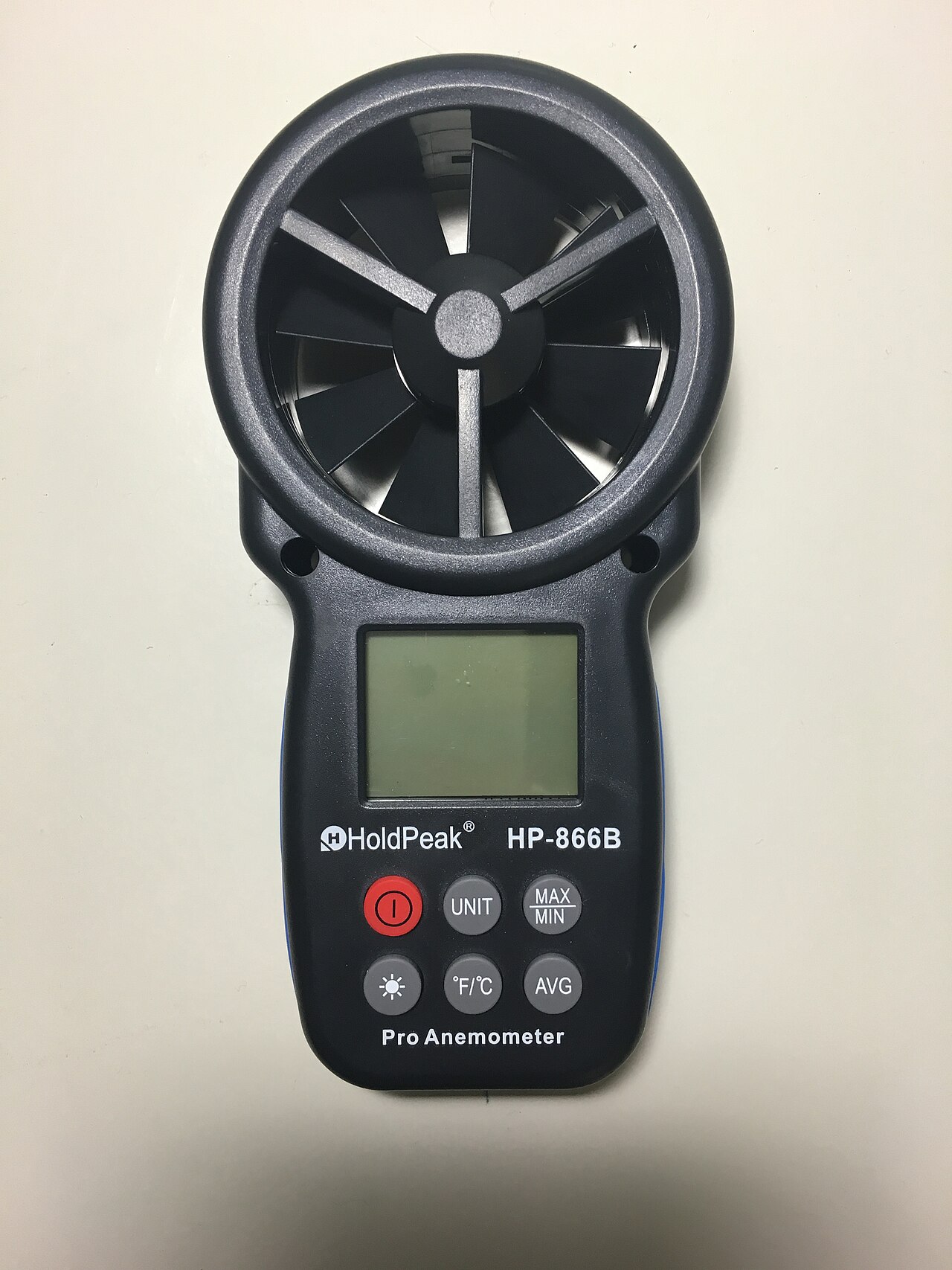

При испытании фиксируют центральное задание, фактические расходы по помещениям и положение регулирующих устройств. Если проект предусматривает передачу сигналов между контроллерами, проверяют и её: потерянная команда способна выглядеть как проблема вентилятора. Для эксплуатации полезен понятный журнал настроек, позволяющий восстановить исходные значения после обслуживания.
Не следует увеличивать давление во всей сети только ради одной проблемной комнаты до обследования её ветки. Причиной может оказаться монтажный дефект, неправильная настройка или неподходящее конечное устройство. Рост общего задания способен добавить шум и расход энергии в исправных частях, не устранив исходную ошибку.
Хорошее объяснение выбранного режима помещается в несколько конкретных предложений: какие помещения меняют расход, чем они его измеряют, какой параметр поддерживает установка и как проверена совместная работа. Если вместо этого обсуждают лишь «умный вентилятор», стоит вернуться к схеме. Именно она показывает, как запрос отдельной комнаты превращается в измеренный воздух.
