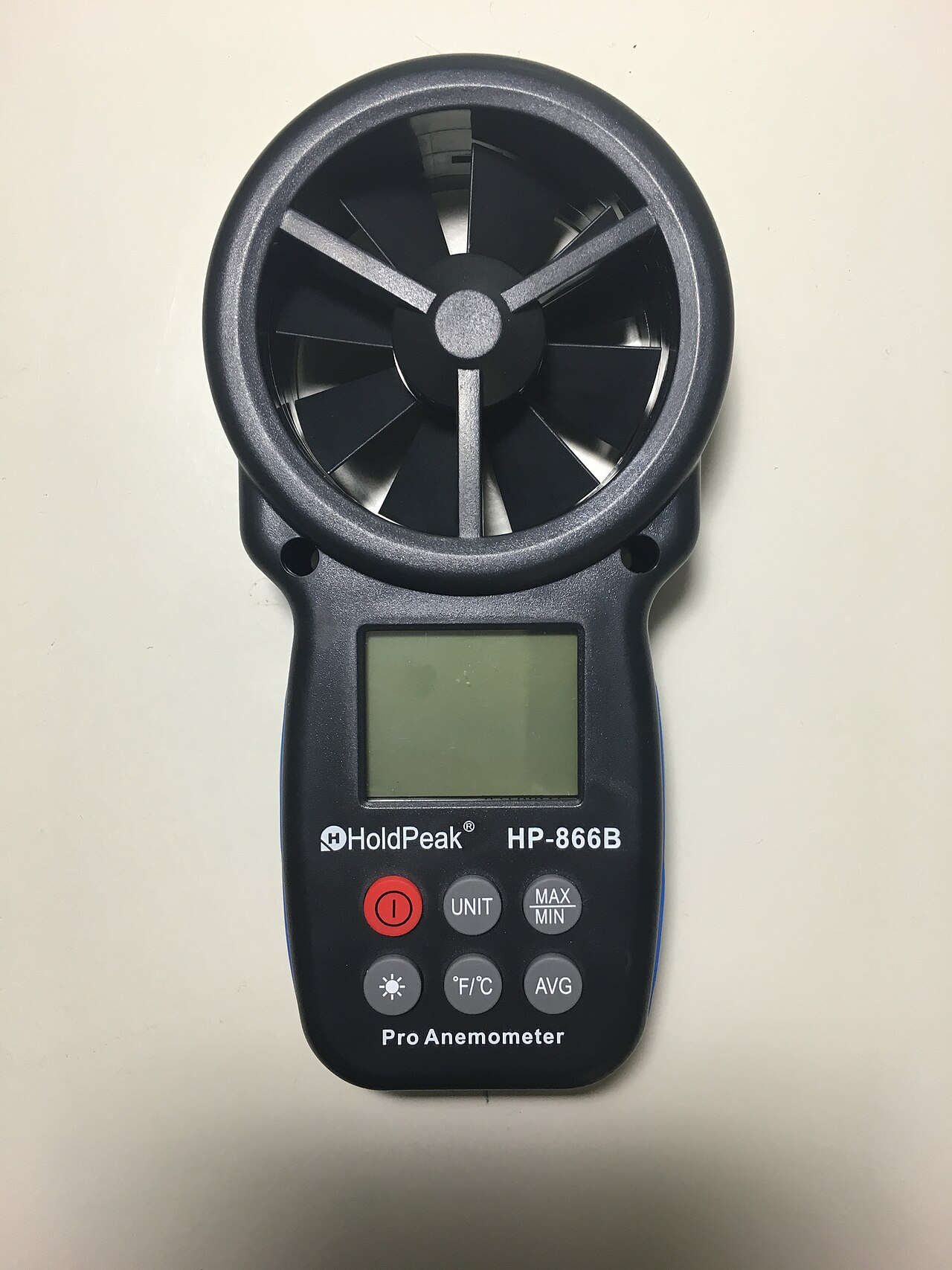

Небольшой анемометр показывает скорость в метрах в секунду. Кажется, остаётся умножить её на размер решётки и получить расход. Иногда такая оценка отличается от профессионального замера в несколько раз. Проблема может быть не в неисправности прибора, а в том, что измерили скорость в одной точке и применили её к неподходящей площади.
Расход описывает объём воздуха за время, скорость описывает движение в конкретном месте. Связать их можно, если известны нужное сечение и распределение скоростей. У решётки поток часто неоднороден, направлен под углом и разделён ламелями. Поэтому простая формула остаётся верной физически, но исходные данные для неё нужно получить корректно.
Один участок не представляет всю решётку
В центре прибора скорость может отличаться от скорости у края. За отдельной ламелью поток отклоняется, а соседнее отверстие создаёт другую картину. Если поднести крыльчатку ближе или повернуть её, показание меняется. Само по себе это не доказывает нестабильность вентилятора: меняются условия измерения локального потока.
Представим условное сечение площадью 0,03 м² и правильно определённую среднюю скорость 1,4 м/с. Расчёт даёт 0,042 м³/с, то есть примерно 151 м³/ч. Здесь решающими словами остаются «правильно определённую» и «сечение». Если взять наружную площадь рамки и максимальную скорость одного отверстия, получится другое число без достаточных оснований.
Приборы различаются допустимым диапазоном, чувствительностью к направлению и назначением. Модель для заметного потока в открытом пространстве может плохо подходить для малых скоростей на бытовой вытяжке. Перед выводами проверяют паспорт, состояние и методику. Большое количество знаков на дисплее не означает такую же точность итогового расхода.
Для разных распределителей используют разные подходы
При подходящей геометрии специалист может выполнить измерения по нескольким точкам и рассчитать среднее по принятой схеме. Для некоторых решёток изготовитель задаёт эффективную площадь или коэффициент пересчёта. Эти данные относятся к конкретному изделию и способу измерения. Коэффициент похожей решётки нельзя автоматически использовать для декоративной замены.
Измерительная воронка или балометр собирает поток через определённый вход и облегчает определение суммарного расхода. Но и такой прибор нужно правильно приложить, исключить утечки по краю и учесть его влияние на систему. На естественной вентиляции или малых перепадах дополнительное сопротивление измерительного устройства особенно важно. Поэтому наличие большой воронки само по себе не гарантирует правильность результата.
Для закрученного потока применяют предусмотренные изготовителем выпрямители и насадки. Их совместимость с прибором и поправки берут из документации. Самодельная коробка известного размера может выглядеть похожей на профессиональный комплект, но её сопротивление и распределение потока неизвестны. Такой опыт годится для знакомства с явлением, а не для подписания акта наладки.
В воздуховоде измерения выполняют по иной методике и в подходящем сечении. Поворот, тройник или заслонка рядом могут искажать профиль скорости. Поэтому место для измерительного отверстия лучше предусмотреть заранее. Случайная точка, до которой удалось добраться через люк, не обязательно подходит для достоверного контроля.
Режим помещения входит в результат
Зафиксируйте положение окон и дверей, режим установки, состояние фильтров и работу соседних вытяжек. Для естественной вентиляции существенны наружная погода и разница температур. Измеренный расход относится к этим условиям. Его нельзя без пояснений считать гарантированным значением для всех сезонов и всех вариантов пользования квартирой.
Сравнивать работу до и после обслуживания имеет смысл при сопоставимом режиме. Если до замены фильтра установка работала на низкой скорости, а после на высокой, разница не показывает эффект самой замены. Аналогично открытая дверь может изменить расход вытяжки в ванной. Эти детали кажутся бытовыми, но непосредственно влияют на интерпретацию.
При проверке разветвлённой системы оценивают необходимые точки, а не только самую удобную решётку. Достаточный суммарный расход не подтверждает правильное распределение по комнатам. Если спальня получает мало воздуха, избыток в коридоре не компенсирует её автоматически. Проектные значения и фактические измерения сопоставляют по соответствующим помещениям.
Что должно остаться после измерений
Полезный отчёт содержит место, режим, прибор, метод и результат. Для наладки указывают проектные значения и необходимые пояснения по отклонениям. Если измерение повторяли после регулировки, это тоже фиксируют. Запись «вентиляция работает» без чисел и условий не позволит сравнить её состояние через год или после ремонта.
Попросите показать, где именно измеряли и как получили расход из показаний. Это нормальный вопрос заказчика, а не требование провести самостоятельную экспертизу. Понятное объяснение помогает отличить прямое измерение от приблизительной оценки. Прибор с истёкшими или отсутствующими необходимыми документами оценивают с учётом цели работ и требований к ним.
Бумажная полоска возле вытяжки может показать направление движения, но не определяет объёмный расход. Лист, который держится на решётке, не доказывает достаточную вентиляцию комнаты. Открытое пламя для такой проверки не используют. Если есть газовое оборудование, проверка бытовой вентиляционной решётки тем более не заменяет обследование дымохода и безопасности горения.
Домашний анемометр способен помочь заметить изменение при аккуратном повторении одних условий. Но превращать одно число в вывод о соответствии всей системы проекту не стоит. При споре о качестве монтажа или недостаточном воздухообмене нужны измерения по подходящей методике: тогда результат можно обсуждать, повторять и использовать для исправления конкретной причины.
