В проекте показана короткая ветка к решётке, а после монтажа над потолком лежит длинный рукав с несколькими петлями. Его не обрезали, потому что «запас не мешает». Вентиляция запускается, но именно в этой комнате воздуха мало. Проверка гибкого участка в такой ситуации часто полезнее попытки сразу поставить более мощный вентилятор.
Гибкий воздуховод удобен там, где нужно выполнить предусмотренное проектом соединение и учесть небольшие монтажные отклонения. Его свойства зависят от конструкции и способа установки. Мягкая оболочка не освобождает от требований к трассе, опорам и радиусам изгиба. Напротив, фактическая форма такого участка особенно сильно зависит от качества монтажа.
Почему запас длины превращается в сопротивление
Когда рукав оставляют сжатым, его внутренняя поверхность становится более выраженно складчатой. При том же номинальном диаметре путь для воздуха отличается от предусмотренного испытаниями и расчётом. Дополнительная длина также добавляет потери. Поэтому два внешне одинаковых рукава могут работать по-разному, если один установлен ровно, а другой собран в короткую гармошку.

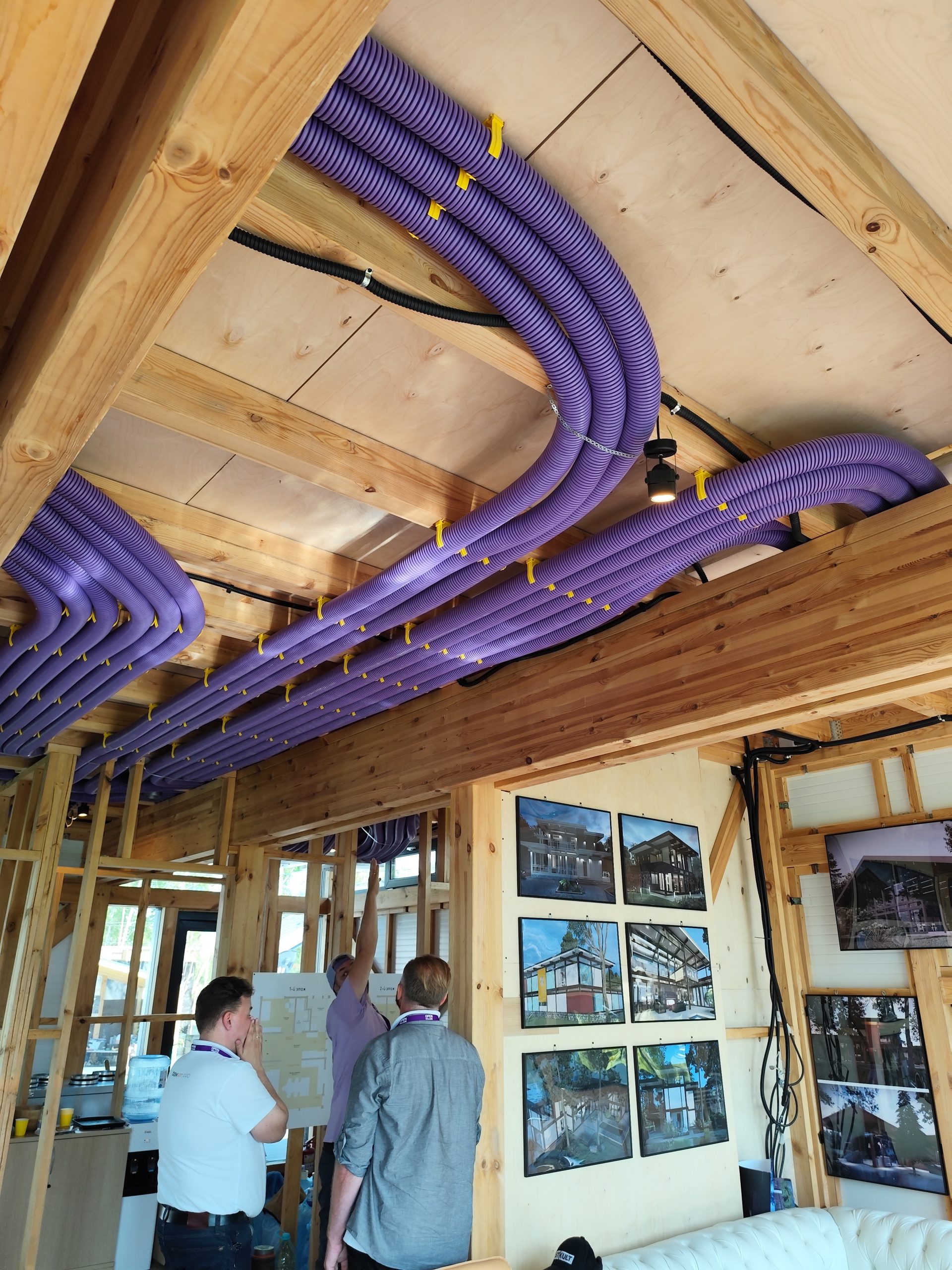

Лишние петли создают повороты и нередко приводят к местному сужению. На фотографии до закрытия потолка это бывает заметно сразу, но после отделки участок становится недоступным. Проблема проявляется уже при наладке или по жалобам жильцов. Сохранять исполнительные фотографии трассы полезно именно для таких случаев, а не только для общего отчёта о ремонте.
Это не означает, что любой гибкий участок нужно натягивать с силой. Допустимое состояние, способ крепления и запас определяет производитель изделия. Избыточное механическое усилие может повредить оболочку или соединение. Задача монтажника состоит в соблюдении требований конкретного воздуховода, а не в достижении визуально прямой линии любой ценой.
Опора должна поддерживать, а не пережимать
Между слишком редкими подвесами рукав провисает. В результате появляются участки с изменённой геометрией и дополнительные изгибы. Узкий крепёж способен врезаться в оболочку и уменьшать сечение. Для поддержки выбирают предусмотренные конструкцией ленты или опоры, их ширину и расстояния проверяют по документации и проекту.

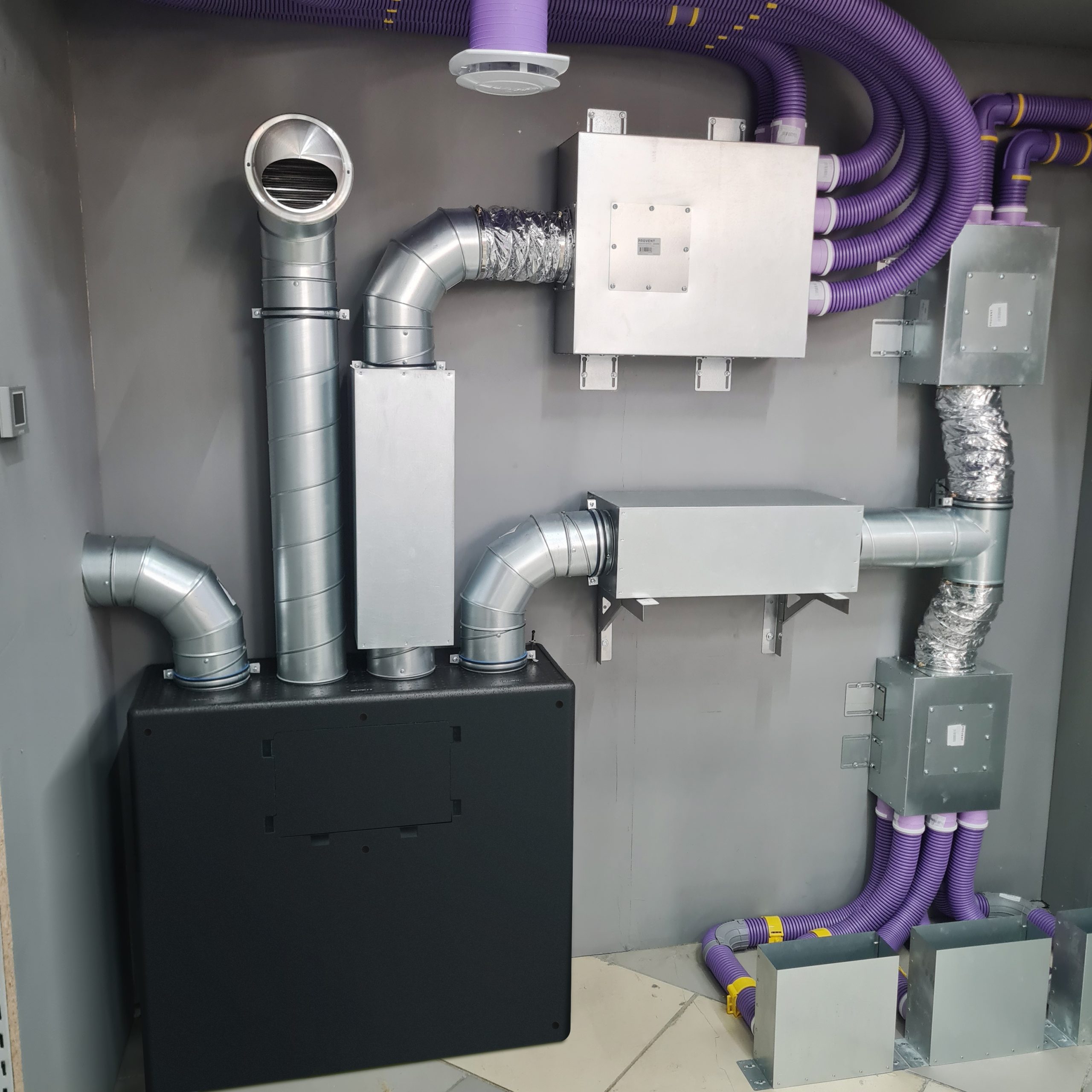

Особое внимание требуется возле патрубков и поворотов. Если тяжёлый рукав сразу перегибается у выхода из установки, нагрузка приходится на соединение, а проход может сузиться. Предусмотренный прямой участок и плавный изгиб обычно проще обеспечить до установки соседних коммуникаций. Позже место уже занимают трубы, кабели и каркас потолка.
Давление каркаса или проложенного сверху кабельного лотка тоже меняет форму. Такое повреждение может появиться после того, как вентиляционная бригада закончила работу. Поэтому трассу осматривают повторно перед закрытием потолка. Приёмка только в день укладки воздуховода не подтверждает его состояние после завершения остальных монтажных работ.
Изгиб следует оценивать изнутри
Снаружи рукав иногда выглядит аккуратно, а внутренний канал на повороте уже сплющен. Особенно легко пропустить это у утеплённого изделия: объёмная оболочка скрывает деформацию. Для проверки важно понимать конструкцию и контролировать внутренний проход допустимым способом. Сдавливание утеплителя также может ухудшить тепловую защиту участка.
Минимальный радиус нельзя назначать только по свободному месту над потолком. Если выбранный воздуховод не помещается с допустимым изгибом, нужно менять трассу или использовать подходящий фасонный элемент. Сгибание до нужной формы после закупки не является расчётным решением. Иногда короткий жёсткий отвод оказывается практичнее сложной петли мягкого рукава.
При этом у жёсткого отвода тоже есть сопротивление, а соединения требуют герметичности. Замена одного материала другим не отменяет проверки сети. Важно сравнивать варианты с реальной геометрией, числом стыков и доступом. Универсальный ответ «гибкий всегда плохой» столь же бесполезен, как разрешение прокладывать его любым способом.
Что проверить до закрытия потолка
Пройдите маршрут от ответвления до решётки и сопоставьте его с проектом. Отметьте лишние петли, места опирания на другие конструкции и резкие перегибы. Проверьте, что соединения выполнены предусмотренным способом и доступные участки не повреждены. Фотографии делайте так, чтобы было понятно расположение относительно стен и будущих люков.
Если наладка уже возможна, измерьте расход до окончательного закрытия. Тогда исправление доступной трассы обходится проще, чем вскрытие готового потолка. Измерение только на общей установке не покажет, что одна ветка работает плохо: соседние комнаты могут получать лишний воздух. Нужны значения по точкам, предусмотренным проектом.
После исправления провиса или пережима расход в одной ветке может измениться вместе с распределением по всей сети. Поэтому требуется повторная проверка и, при необходимости, балансировка. Нельзя считать, что возвращение рукаву нормальной формы автоматически завершает наладку. Оно устраняет выявленное препятствие, но не подтверждает итоговые расходы во всех помещениях.
Для скрытой прокладки заранее продумайте доступ к обслуживаемым соединениям и элементам регулирования. Полностью зашитый потолок с единственным небольшим люком возле установки часто не позволяет осмотреть проблемную ветку. Расположение люков обсуждают вместе с отделкой, чтобы функциональный доступ сохранился в готовом интерьере.
Гибкий воздуховод хорошо работает в тех условиях, для которых выбран и правильно установлен. Если воздуха мало, полезно посмотреть на его фактическую форму, а не только на написанный диаметр. Несколько фотографий открытой трассы и замеры по комнатам дают гораздо больше оснований для решения, чем предположение, что вентилятору просто не хватает мощности.
